产品详情
产品描述

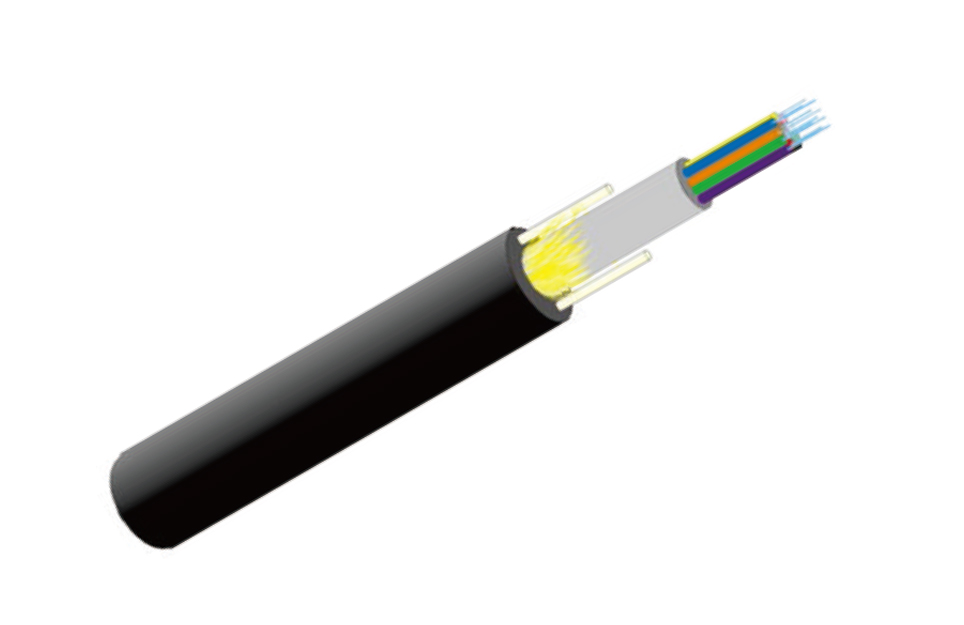

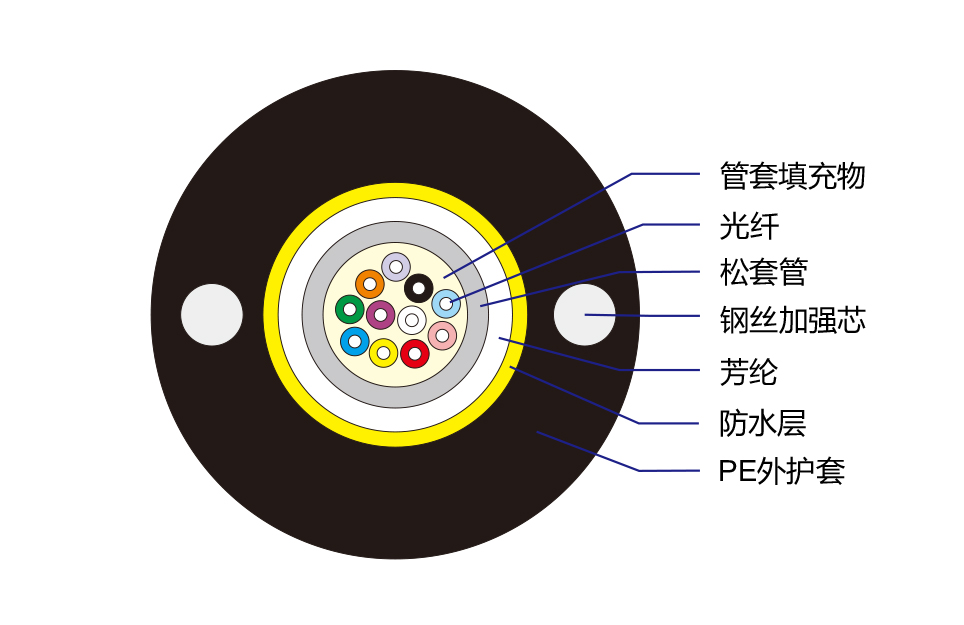

中心束管式轻铠装光缆（GYXTW）的结构是将250um光纤套入高模量材料制成的松套管中，松套管内填充油膏；松套管外用一层涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水；两侧放置两根平行钢丝后挤制聚乙烯（PE）护套成缆。
使用特性

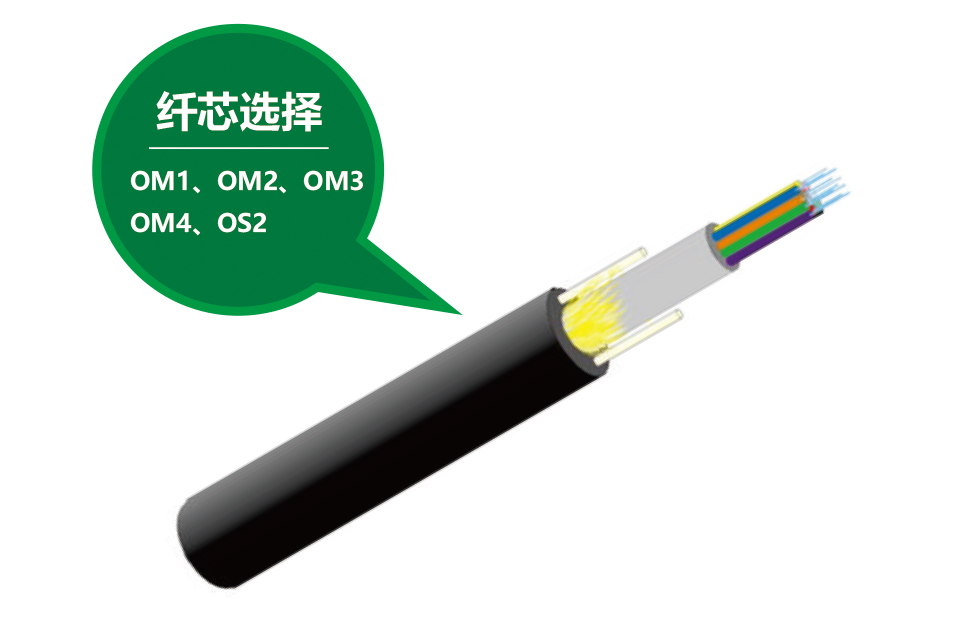

光纤种类 OM1/OM2/OM3/OM4/OS2
芯数 2~12芯
护套材料 聚乙烯（PE）
金属铠装材料 纵包涂塑钢带（PSP)
结构 GYXTW型
抗拉强度(安装） 1500N
抗拉强度(运行） 600N
抗压强度(安装） 1000 N/100mm
抗压强度(运行） 300 N/100mm
最小弯曲半径(短期） 10D
最小弯曲半径(长期） 20D
温度范围 -20℃~+60℃
技术参数
标准：YD/T 769-2010 GB/T 9771-2008
产品应用
用于长途通信和居间通信
典型参数
护套性能
项目 | 单位 | 指标 | |
聚氯乙烯 | 阻燃聚烯烃 | ||
抗拉强度 | MPa | 12.5 | 10 |
断裂伸长率 | % | 150 | 125 |
可分离性： 从光缆分离口比较容易的将光缆分离200mm，其断裂力的最
小值不低于3N，最大值不大于10N;
传输特性 ：尺寸参数、模场直径、截止波长、宏弯损耗等参数应符合YD/
T 1954-2009、GB/T 9771.1 或GB/T 9771.3 的规定。
成缆后光纤的衰减特性
光纤类型 | 工作波长（nm） | 最大衰减值（ dB/km） |
B6a | 1310 | 0.4 |
1550 | 0.3 |
敷设拉力：
短期拉力:<=80N 长期拉力：<=40N
敷设压扁力：
短期压扁力: <=1000N 长期压扁力：<=500N
订货信息

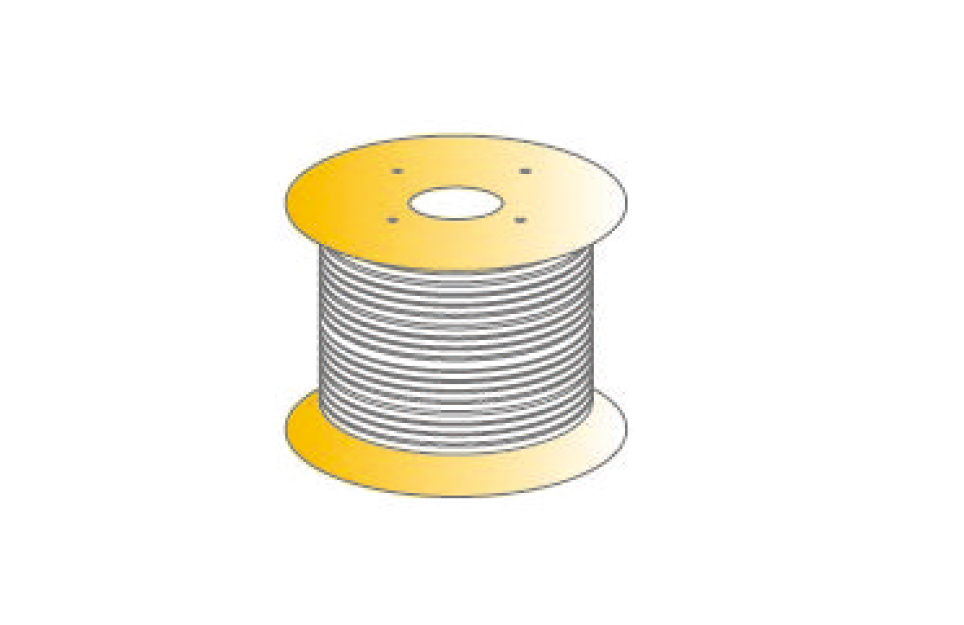

木盘包装，
标准1000、2000 米成卷
